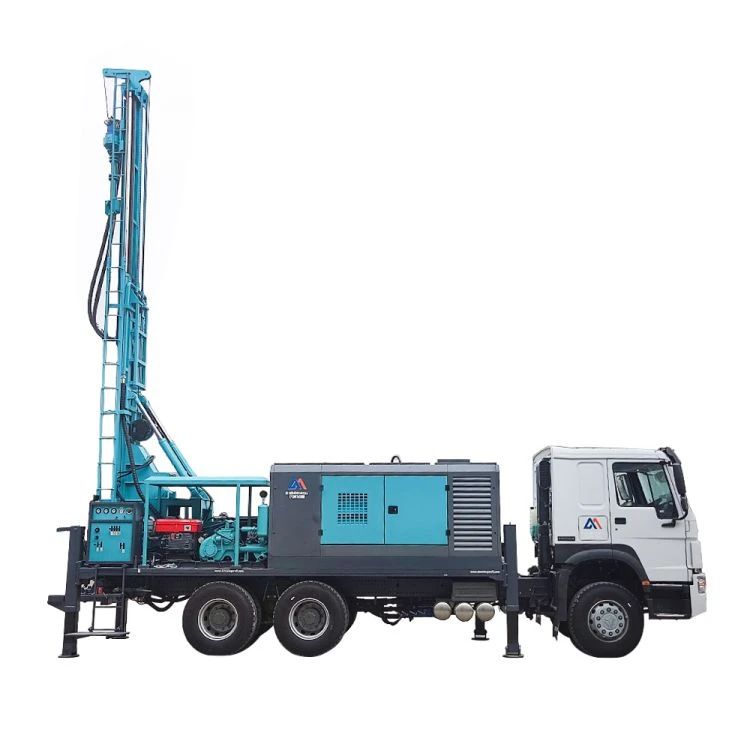

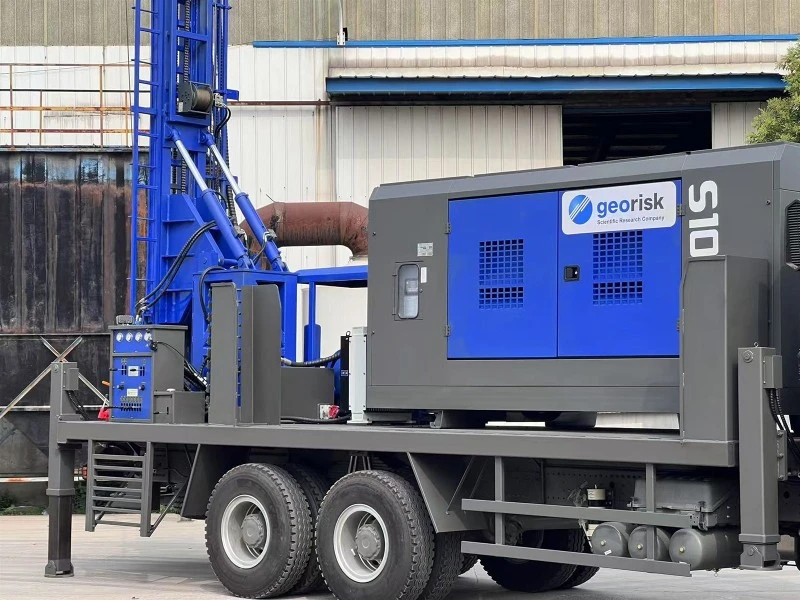

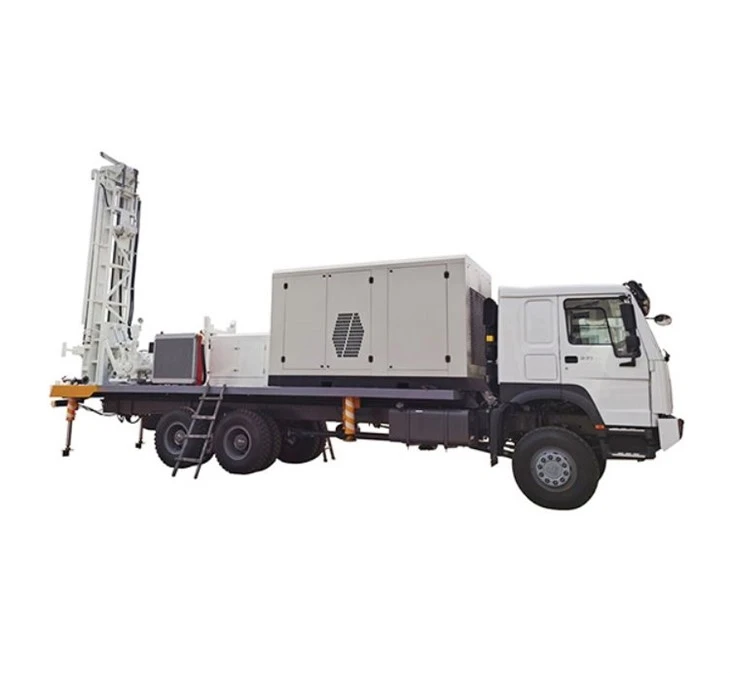

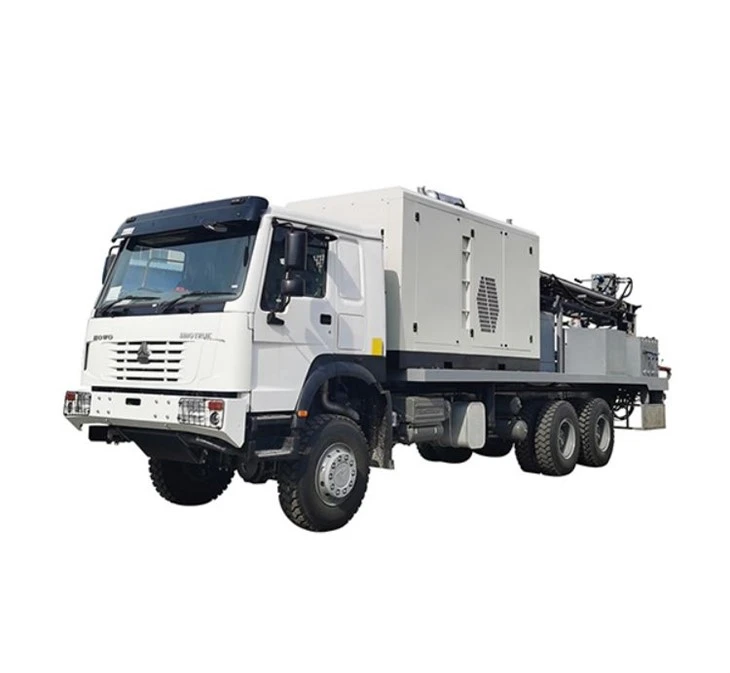

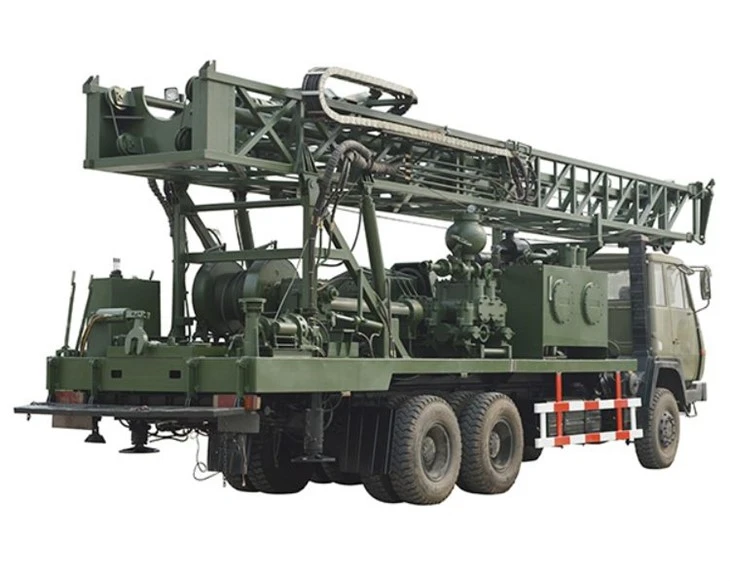

Lastbilsmonterad borrhålsvattenborrutrustning





Tekniska parametrar	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Borrdjup (m)	180	250	280	350	400	500	680	800
Borrdiameter (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Utrustad motor	Yuchai 65kW eller kraftuttag	Yuchai 70kW eller kraftuttag	Yuchai 75kW eller kraftuttag	Yuchai 92kW eller kraftuttag	DEUTZ 103kW eller kraftuttag	Yuchai 118kW eller kraftuttag	Cummins 154kW eller kraftuttag	Cummins 194kW eller kraftuttag
Matningsslag (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Borrrörets längd (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Svänghastighet (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Svängmoment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Rigglyftkraft (T)	12	14	17	18	25	26	30	36







Kapacitet

Håldiameter: 140 – 325 mm (51/2 tum – 13 tum)

Maximalt djup: 250 meter @ 203 mm (8 tum) diameter

Borrmetod: DTH och roterande borrning



Prime Mover

Alternativ 1: Använd kraftuttagssystem och använd transmissionsväxellåda för att få kraft från lastbilsmotorn (290hk/336hp/371hk) för att driva hydraulsystemet.

Alternativ 2: Individuell konfiguration av riggen med en 75kw dieselmotor.



Plattformens struktur

Kraftig I och C typ svetsad stålkonstruktion täckt med 5 mm gallerplåtar



Mastmontering

Borrbom i komposit lyfts av dubbla cylindrar, vilket ökar lyftkraften och minskar transportdimensionerna.

Total mastlängd: 8000 mm

Vridbart huvudslag: 6600 mm

Spöhantering: 6 m

Centraliseringsöppning: 14 tum (355 mm)

Mastlyftcylindrar: Mast lyfts av dubbla hydraulcylindrar



Matningssystem

1 x dubbelverkande hydraulcylinder med 1:3 linlindningssystem

Dragkraft: 17 ton

Dragkraft: 10 – 110 ton

Uppdragningshastighet: 25 m/min

Neddragningshastighet: 30 m/min



Svänghuvudenhet

Egenutvecklad stålkropp med cylindrisk växelreduktion och oljebadssmörjning, driven av dubbla hydraulmotorer.

Max vridmoment: 6000 Nm

Hastighet: 66 – 135 rpm finkontroll



Hydrauliskt system

2 x doseringspumpar för matning och rotation

1 x doseringspump för slampump

3 x doseringspumpar för hydraulisk kylare, hjälpdrift och mikromatning.

Maximalt systemtryck: 2900 psi (200 bar)

Hydrauloljekylare: 70 gpm

Hydrauloljetankens kapacitet: 600 liter



Kontrollpanel

Den centrala kontrollpanelen är placerad på baksidan av enheten med enkel åtkomst till borrgolvet och är utrustad med alla nödvändiga instrument, styrsystem och nödbrytare. Låsanordning tillhandahålls för att säkerställa säkerheten för kontrollpanelen.



Demonteringsnyckel

4 x hydrauliska nivelleringsdomkrafter tillhandahålls för snabb inställning och nivellering av domkrafterna, utrustade med kraftiga teleskopstyrningar. Låsande backventiler tillhandahålls för säkerhet och har tillräcklig bärförmåga.



Vatten/skuminsprutningspump (tillval)

Hydrauliskt driven vatteninsprutningstriplexpump med nödvändiga tillbehör, tryckregulator, flödesregulator, backventil och sugfilter.

Max flöde: 80 lpm

Max tryck: 40 kg/sq.cm

Enkelstavsväxlare: Manuellt manövrerad enkelstavsväxlare för att fästa borrstången på vridhuvudet

Vinsch: Hydrauliskt manövrerad hjälpvinsch för lastning av borrstång i stavväxlare med 5 tons lyftkapacitet.



Svetsmaskin

Hydrauliskt driven semi-borstlös svetsgenerator finns tillgänglig för svetsning av hölje

Rekommenderad elektrodstorlek: endast 2,5 mm till 5 mm

Svetsström: 300 ampere vid 60 % arbetscykel

Enfas som tillval: 6,0 kVA @ 220v, 50 Hz



Gasledningssmörjare

Positivt verkande inline-smörjare av venturityp finns tillgängligt för oljning av borrhammare.

Bränsletankens kapacitet: 15 liter

Arbetstryck: 350 psi



Rekommenderad luftkompressor

MININGWELL/ATLAS COPCO/LIUTECH

Luftkompressorkapacitet:

1100CFM – 25 BAR – 309kW motor

900CFM – 22 BAR – 228kw motor



Mud pump

Hydrauliskt driven slampump BW 250

Slag: 4 tum (100 mm)

Motoreffekt: 15 Kw

Deplacement (rekommenderat max): 250L/min

Max arbetstryck: 2,5Mpa

Ytterligare tillbehör: Nattlampa, verktygslåda, hammarstativ

Användarmanual: Drift-, underhålls- och reservdelsmanual



Lastbilsalternativ

SINO HOWO lastbil: 6*4/6*6/8*4

Dongfeng lastbil: 6*4/6*6/8*4

Shaanxi lastbil: 6*4/6*6/8*4







Vår lastbilsmonterade borrhålsborrningsrigg är en skräddarsydd produkt som kunder kan anpassa efter sina faktiska behov.
