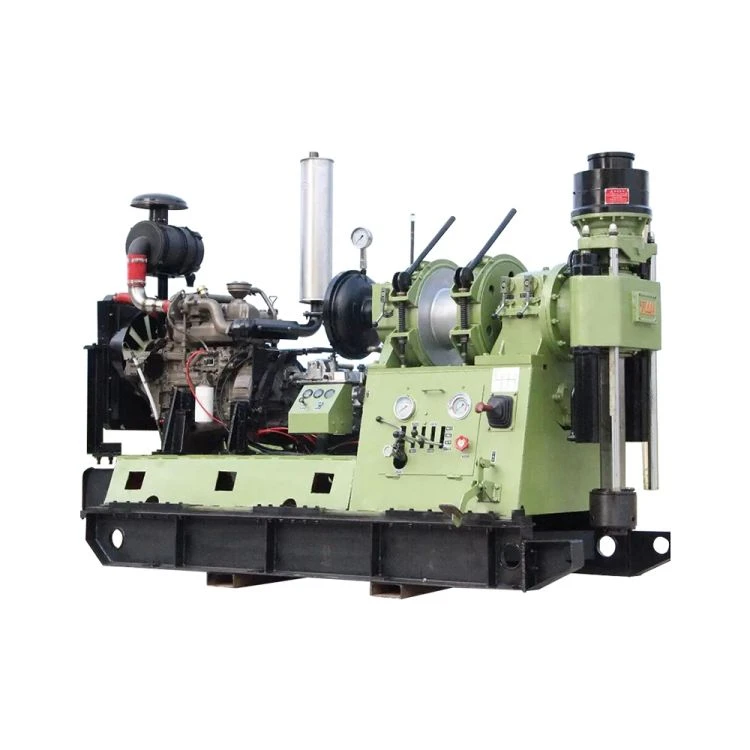

Geologisk kärnborrrigg med crawler

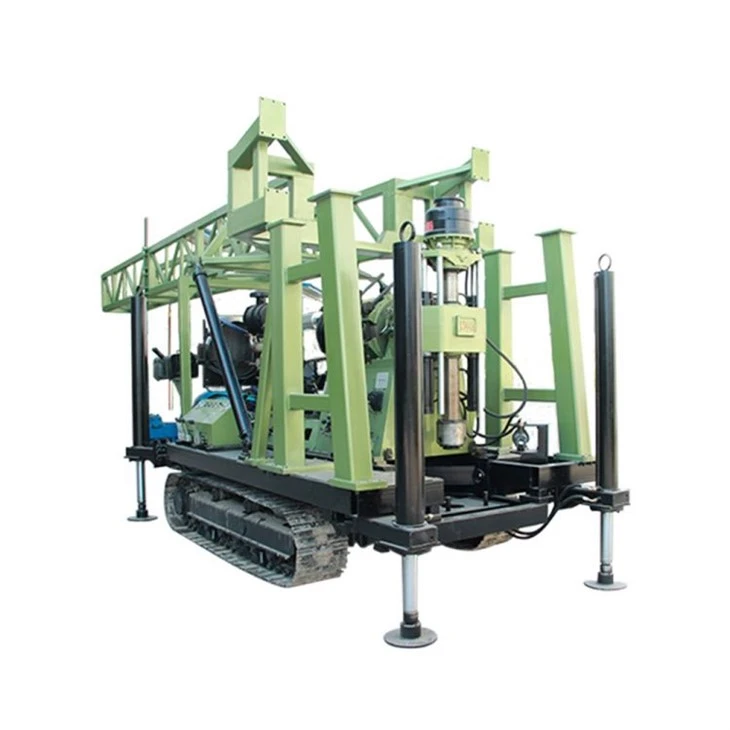

XY-44En larvmonterad borrigg är en kärnborrutrustning huvudsakligen för diamant- och karbidborrning, som huvudsakligen används inom geologi, metallurgi, kol, hydrologi, ingenjörsindustri och andra industrier, och som även kan användas för teknisk geologisk utforskning , grunt olje- och gasbrytning, ventilation i gruvtunneln, dränering, hydrologisk brunnsborrning och pålkonstruktion med stor diameter.

Skicka förfrågan

Hämta

Beskrivning

Specifikationer

Tekniska parametrar		Specifikation av borrrör (mm)	Borrdjup (m)
Inhemskt borrrör	Invändig förtjockningstyp	42	1400
		50	1000
		60	830
	Repets kärna	55.5	1250
		71	1000
		89	800
DCDMA borrrör		BQ borrrör	1300
		NQ borrrör	1000
		HQ borrrör	750
		PQ borrrör	420
	Utvändig förtjockningstyp	60	800
		73	500
		89	300
Borrvinkel		0 grad -360 grad
Motor	Modell	Driva	Hastighet
Motor	Y225S-4	37kW	1480r/min
Dieselmotor	CA4110	81kW	2800r/min
Gyrator
Typ: dubbelcylindrig hydraulisk matningsmaskin roterande typ
Diameter av vertikal		φ93 mm
skaft genomgående hål
Vertikal spindelhastighet
Framåtrotation (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Backhastighet (r/min)		63/198
Max. vridmoment för vertikal axel		8000N·m
Vertikalt slag		600 mm
Max. tyngdkraften hos den vertikala axeln		125KN
Max. vertikalt axeltryck		90KN
Hissa
Typ: Planetväxel, handtagsbroms
Vajer diameter		φ18,5 mm
Kapacitet för trumlina		95m (lindade sju lager)
Max. lyftkraft av enstaka rep		45KN
Hisshastighet för vajer
Linjär hastighet på trumman (m/s)		0.7-2.68m/s (tolv grader)
Kopplingen
Typ: speciell torr enkelskivsfriktionskoppling för bil
(matchad med 6T46 växellåda)
Det hydrauliska systemet
Systemtrycket
Det nominella trycket		20Mpa
Det högsta trycket		25Mpa
Kapacitet		20 ml/r
Racksektion
Typ: slirtyp (med glidbas)
Rigg tillbaka slag		460 mm
Hålavstånd		260 mm
Mått (LBH)		355022003100mm
Riggvikt (med motor)		6300 kg

Produktdetalj

Märke: miningwell
Minsta beställningskvantitet: 1 set
Förpackningsdetaljer: standardexportförpackning
Leveranstid:15-20 dagar
Betalningsvillkor: L/C, T/T, Western Union

XY-44A Crawler bergkärnborrning huvudfunktioner

1. Med fler rotationshastighetssteg (12 framåt och 2 bakåt) och rimligt varvtalsområde, låghastighetsvridmoment (upp till 8000N.m), är den inte bara lämplig för legerings- och diamantkärnborrning, utan också för teknisk geologisk utforskning , hydrologisk brunnsborrning och grundpålningskonstruktion.

2. Vertikal axel genomgående håldiameter (93 mm), dubbelcylindrig hydraulisk matning, lång slaglängd (upp till 600 mm), stark processanpassningsförmåga, speciellt lämplig för borrrörsborrning med stor diameter (övre kärnborrning), vilket bidrar till förbättra borrningseffektiviteten.

3. Att anta Tsinghua Wanliyang 6T46 transmission, brett matchad med Foton, JAC, Kaima, Wuzheng och andra lastbilsmodeller. Mogen teknik, stabil kvalitet, stark överlastkapacitet, servicestationer och tillbehör över hela landet.

4. Hydraulchuck är skivfjäderklämning, hydraulisk cylinderfrigöring, automatisk centrerande hydraulchuck med tre hålrum.

5. Den hydrauliska installationen innehåller en växellådsoljepump för att tillföra olja, vilket säkerställer enkel installation, användarvänlighet, minimal strömförbrukning, låg oljetemperatur och konsekvent drift. Denna apparat är utrustad med en handdriven oljepump; om motorn skulle gå sönder, förblir den manuella pumpen användbar för att extrahera borrinstrument i kaviteten.

6.Denna motor kan utrustas med antingen FAW TIANCHAI 4110 (81 kW) naturligt sugmotor eller Guangxi Yuchai 4110 (105 kW) turboladdad variant.

7. Den bandmonterade borriggen har låg tyngdpunkt, långt växlingsavstånd (460 mm), fast fixering och stabil höghastighetsborrning.

8. Utrustad med antivibrationsmätare, som är bra för kontroll av håldiameter. Mindre lastnings- och lossningshandtag, flexibel transport.

9. Den använder larvchassi och stödbenets cylinderslag på 1,5 m kan laddas automatiskt, vilket är bekvämt för flyttning och transport.

Huvudapplikation

Dessa kärnborrriggar används främst inom områden som geologi, metallurgi, kol, hydrologi och teknik. Dessa kärnborrriggar är också lämpliga för geologisk konstruktion, utforskande av grund olja och gas, ventilation av gruvtunnlar, dräneringssystem, borrning av hydrologiska brunnar och konstruktion av stora grundpålar.
