I. Komplett enhetskonfiguration och ursprung
Kärnteknologikomponenter
Kompressorskruvelement (enstegs komprimering)
Importerade komponenter
Kontrollsystem
Koppling
Inloppsbelastning/lossningsventil, regleringsventil, magnetventil
Luftintagfilter, oljefilter, oljeluftseparator
Högtemperatur flexibla slangar
Alla ovanstående komponenter, inklusive kontrollsystemet och andra delar, produceras av Atlas Copco Airpower i Belgien eller OEM som tillverkas i Europa.
Inhemsk komponenter
Trailerchassi och axelsystem, speciellt utformat för kinesiska vägförhållanden
Dieselmotor: Dongfeng Cummins China Stage IV -motor
Hölje, ljudisolen bomull och bafflar
Luftlagringstank och säkerhetsventil
Kylfläkt och kylarenhet
Omgivningstemperatur flexibla slangar och bränslerör
Olika rörledningar och gjutningar
Dieselfilter
Växellåda
Minsta tryckventil
Sensorer och relaterade ledningar
Bland dessa tillverkas dieselmotorn av Dongfeng Cummins Engine Co., Ltd., medan andra komponenter produceras av Atlas Copcos leverantörer i Wuxi.
Ii. Huvudstyrdisplay
Kompressor arbetstryckmätare
Kompressorbelastningsknapp
Kumulativ driftstidsmätare
Larm- och felindikatorlampor
Start/stoppknapp och kontrollmodul
Bränsletank och def (urea) tanknivådisplay
Skruvelement oljenivåindikator
Luftintagsfilterstoppindikator
Iii. Huvudskyddsenheter och funktioner
Automatisk avstängningsskydd:
Kompressorutloppstemperatur Hög larmlampa
Motoroljetryck lågt larmljus
Motorns kylvätsketemperatur Hög larmlampa
Låga bränsle- och DEF -tanknivån
Avstängning självkontroll och efterbehandlingsförnyelseprompt
Standardtaktsystem för energibesparande optimering
Iv. Medföljande dokument och föremål
Produktdrift och underhållshandbok
Reservdelar katalog
Tryckkärl och säkerhetsventilcertifikat
50- Underhållssats

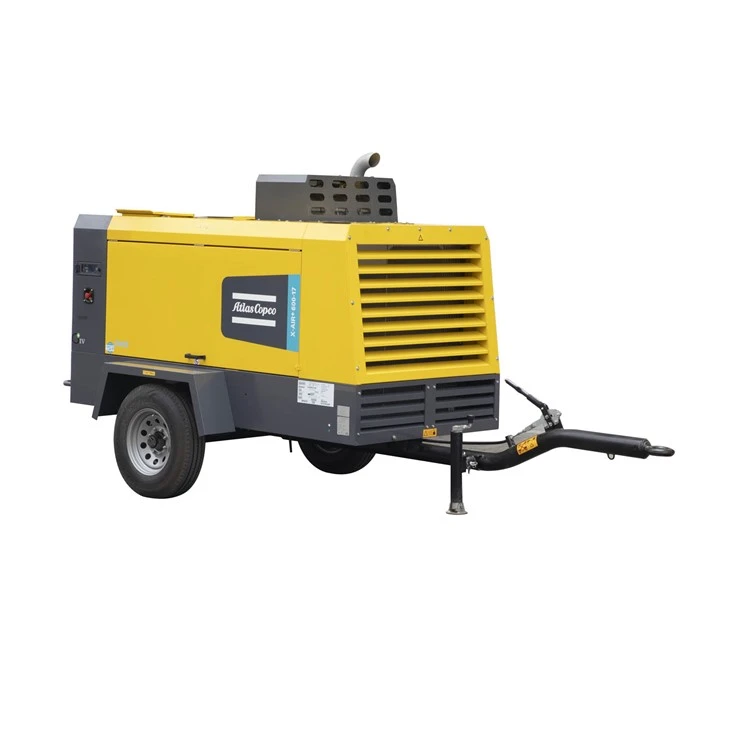

X-air 600-17 detalj
1. Huvudtekniska parametrar
Luftkompressorformulär: Primär skruvkomprimering, luftkylning, dieselmotordrivning, fältmobiloperation
|
Teknisk parameter
|
|
X-air + 600-17
|
|
Betygsatt gasvolymfad
|
Kubikmeter/minut m ³/min
|
17.2-14.3
|
|
Arbetstryck
|
Kilogrambar
|
5-17
|
|
Maximal motorvarvtal (full belastning)
|
Varvtal (varv per minut)
|
2200-1900
|
|
Skruvsmörjning oljevolym
|
Höja L
|
42 (ersättningsmängd per underhållscykel)
|
|
Volym av gaslagringstank (olje- och gasavskiljningstank)
|
Höja L
|
76
|
|
Bränsletank/urea tankkapacitet
|
Höja L
|
175/-
|
|
Oljeinnehåll vid tryckluftsuttag
|
ppm
|
<5
|
|
Tryckluftsutloppstemperatur (baserat på nominella referensvillkor)
|
Celsius 0 c
|
100
|
|
Nominella referensförhållanden
|
|
|
|
Absolut intagstryck
|
Kilogrambar
|
1
|
|
relativ luftfuktighet
|
%
|
0
|
|
Inloppstemperatur
|
Celsius 0 c
|
20
|
|
Extrema arbetsförhållanden
|
|
|
|
Minsta effektivt arbetstryck för gaslagringstanken
|
Kilogrambar
|
4
|
|
Maximalt effektivt arbetstryck för gaslagringstank (lossning)
|
Kilogrambar
|
18
|
|
maximal omgivningstemperatur
|
Celsius 0 c
|
50
|
|
Minsta starttemperatur
|
Celsius 0 c
|
-10/-25 (Valfri kall start)
|
|
Högsta höjd
|
Mi m
|
3000
|
2. Dieselmotor
| tillverkare | Cummins | |
| modell | B5.9CS4 GIV -standard | |
| Utgångseffekt med nominell hastighet | Kilowatt kw | 154 |
| Belastningsfaktor | % | - |
| kylmedel | Kylmedel | |
| Cylindrar | Inline 6- cylindermotor | |
| Smörjoljesystemvolym | Höja L | 16.5 (ersättningsmängd per underhållscykel) |
| Kylsystemkapacitet | Höja L | 28 |
3. Övergripande dimensioner och vikt
| Hela maskinlängd * Bredd * Höjd - Trailartyp (inklusive MOP) | Millimeter MM | 4700*1940*2400 |
| Hela maskinlängden * Bredd * Höjd - Boxtyp | Millimeter MM | 2960*1400*2110 |
| Hela maskinvikt släpvagn/låda (våtvikt) | Kilogram (kg) | 2300/2200 |
| Avgasventilstorlek | Tum in | 1*G2,1*G3/4 |
