Topp hammarborrbitar används ofta för bergborrning i gruvor och byggnader, som involverar en kombination av påverkan och rotationsåtgärder. Och den gängade knappen ligger i tråddesignen vid anslutningen till borrstången.
Topp hammarborrbit som vanligtvis består av borrbitkropp, hårda legeringständer, chipspår och andra delar. Det är ett effektivt bergborrverktyg, allmänt används i gruvdrift, tunnelutgrävning, geologisk utforskning och andra tekniska projekt. Dess arbetsprincip är att använda två åtgärder, påverkan och rotation för att bryta stenar. Till skillnad från borrbitar som enbart förlitar sig på rotation eller påverkan förbättrar topphammarborrbitarna betydligt effektiviteten för hårdrockborrning genom att kombinera högfrekvent slagkraft med rotationsrörelse.

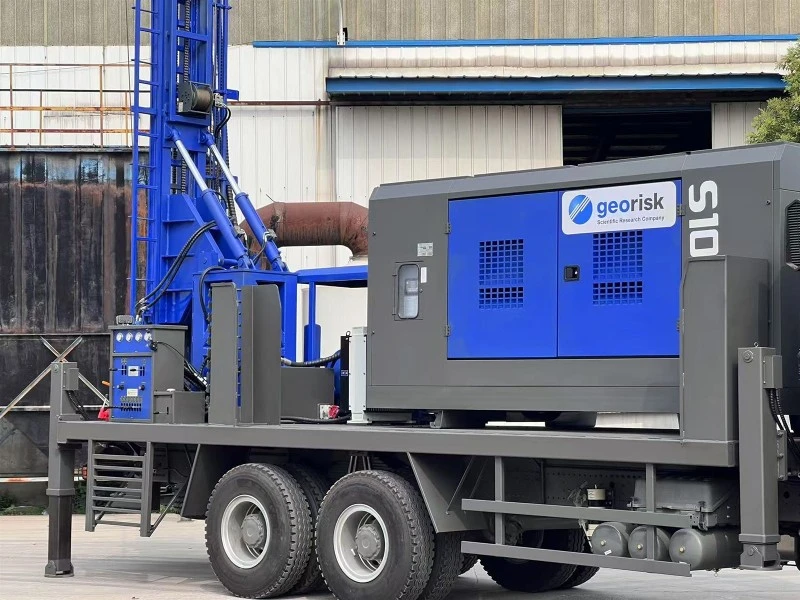

Den övre hammarborrbiten måste kopplas ihop med en topp hammarberg för att snabbt penetrera berget. Den inre kolven på bergborrningen påverkar borrstångens svans med mycket hög frekvens (vanligtvis tusentals gånger per sekund), och chockvågen överförs till borrets huvud genom borrstången. Samtidigt fortsätter borrstången att rotera för att slutföra påverkan krossning och roterande chipavlägsnande. Lämplig för borrning av lång hål, strandborrning, drivning och tunneling.
Tillämpliga scenarier
Denna typ av borrbit kräver inte komplexa verktyg och kan snabbt ersätta slitna borrbitar på plats. Exakt trådmatchning kan kraftigt minska energiförlusten och chockvågöverföringseffektiviteten kan nå över 90%.
Topp hammarborrbitar kan också delas upp i trådar av R-typ och trådar av T-typ på grund av deras olika trådformer.
Retrac-tråd, internationell standard, trådvinkel på 12 grader, självlåsande, lämplig för liten och medellång diameterborrning.
Retra
För fler modelltyper, vänligen kontakta oss
T-formad tråd, även känd som avsmalnande borrbit, har starkare tätningsprestanda och används vanligtvis för borrningsoperationer med lång hål med stora öppningar.
Vanliga trådtyper inkluderar R25, R28, SR32, R32, SR35, R38, T38, T45, T51, ST68, GT60, EL60, etc. Diametern är vanligtvis mellan 34 millimeter och 127 millimeter, och lämplig storlek kan väljas enligt olika borrning. More detaljer.
| Normal knappbit | ||||||||
| Huvudform | Huvuddiameter (mm) | Längd | Hålhål | Sidhål | Mätknappar | Framknappar | Vikt | |
| T51 | Mitten Släpp Ansikte | 89 | 155 | 4 | / | 8*φ12 | 8*12 | 4.15 |
| T51 | Mitten Släpp Ansikte | 102 | 155 | 4 | / | 8*φ14 | 8*14 | 5.8 |
| T51 | Platt ansikte | 115 | 160 | 2 | 2 | 8*φ14 | 8*14 | 6.55 |
| T51 | Mitten Släpp Ansikte | 127 | 165 | 4 | / | 8*φ14 | 8*14 | 7.7 |
| T51 | Platt triangel ansikte | 102 | 155 | 3 | / | 9*φ13 | 9*13 | 5.5 |
| T51 | Platt triangel ansikte | 115 | 165 | 3 | / | 9*φ14 | 9*14 | 6.5 |
| T51 | Platt triangel ansikte | 127 | 165 | 3 | / | 9*φ14 | 9*14 | 7.5 |
| T45 | Mitten Släpp Ansikte | 72 | 140 | 4 | / | 8*φ11 | 8*11 | 2.25 |
| T45 | Mitten Släpp Ansikte | 76 | 140 | 4 | / | 8*φ11 | 8*11 | 2.9 |
| T45 | Mitten Släpp Ansikte | 89 | 145 | 4 | / | 8*φ12 | 8*12 | 3.8 |
| T45 | Mitten Släpp Ansikte | 102 | 150 | 4 | / | 8*φ13 | 8*13 | 4.8 |
| T45 | Triange | 89 | 145 | 4 | / | 8*φ13 | 8*13 | 3.5 |
| T45 | Platt triangel ansikte | 102 | 150 | 3 | / | 9*φ13 | 9*13 | 4.5 |
| T45 | Platt triangel ansikte | 115 | 160 | 3 | / | 9*φ14 | 9*14 | 5 |
| T38 | Mitten Släpp Ansikte | 64 | 130 | 2 | / | 8*φ9 | 8*9 | 1.85 |
| T38 | Platt ansikte | 70 | 130 | 3 | 2 | 6*φ12 | 6*12 | 2.05 |
| T38 | Mitten Släpp Ansikte | 76 | 130 | 4 | / | 8*φ11 | 8*11 | 2.55 |
| T38 | Mitten Släpp Ansikte | 89 | 130 | 4 | / | 8*φ12 | 8*12 | 3.55 |
| St68 | Platt ansikte | 102 | 180 | 2 | 2 | 8*φ14 | 8*14 | 5.4 |
| St68 | Mitten Släpp Ansikte | 115 | 180 | 4 | / | 8*φ14 | 8*14 | 6.65 |
| St68 | Mitten Släpp Ansikte | 127 | 190 | 4 | / | 8*φ14 | 8*14 | 8.9 |
| St68 | Mitten Släpp Ansikte | 140 | 190 | 4 | / | 8*φ16 | 8*16 | 10.8 |
| St58 | Mitten Släpp Ansikte | 89 | 175 | 4 | / | 8*φ12 | 8*12 | 4.4 |
| St58 | Platt ansikte | 102 | 180 | 3 | / | 9*φ13 | 9*13 | 5.8 |
| St58 | Platt ansikte | 115 | 185 | 2 | 2 | 8*φ14 | 8*14 | 7.7 |
| St58 | Mitten Släpp Ansikte | 127 | 185 | 4 | / | 8*φ14 | 8*14 | 8.9 |
| R38 | Mitten Släpp Ansikte | 64 | 130 | 3 | / | 6*φ11 | 3*9 | 1.85 |
| R38 | Mitten Släpp Ansikte | 76 | 130 | 2 | 2 | 8*φ12 | 4*12 | 2.45 |
| R38 | Mitten Släpp Ansikte | 89 | 130 | 2 | 2 | 8*φ12 | 6*12 | 3.5 |
| R32 | Platt ansikte | 45 | 113 | 3 | 2 | 6*φ9 | 3*8 | 0.75 |
| R32 | Platt ansikte | 64 | 130 | 2 | / | 6*φ10 | 4*9 | 2.1 |
| R32 | Konvext ansikte | 76 | 130 | 2 | / | 6*φ12 | 2*φ122*φ10 | 2.7 |
| R25 | Platt ansikte | 38 | 105 | 1 | 2 | 5*φ8 | 2*8 | 0.5 |
| R25 | Platt ansikte | 45 | 110 | 3 | 2 | 6*φ9 | 3*8 | 0.65 |
| Gt60 | Platt triangel ansikte | 102 | 220 | 3 | / | 9*φ13 | 9*13 | 8.1 |
| Gt60 | Platt triangel ansikte | 115 | 220 | 3 | / | 9*φ14 | 9*14 | 8.8 |
| Gt60 | Platt triangel ansikte | 127 | 225 | 3 | / | 9*φ16 | 9*16 | 10.6 |
| Gt60 | Platt triangel ansikte | 140 | 230 | 3 | / | 9*φ16 | 9*16 | 11.7 |
| Retrac -knappbit | ||||||||
| Huvudform | Huvuddiameter | Längd | Hål | Sidhål | Mätknappar | Framknappar | Vikt | |
| T51 | Mitten Släpp Ansikte | 89 | 170 | 4 | / | 8*φ12 | 4*φ12 2*φ11 | 5 |
| T51 | Mitten Släpp Ansikte | 102 | 180 | 4 | / | 8*φ13 | 4*φ13 2*φ12 | 7.12 |
| T51 | Platt ansikte | 115 | 185 | 2 | 2 | 8*φ14 | 6*φ13 | 10.1 |
| T51 | Mitten Släpp Ansikte | 127 | 185 | 4 | / | 8*φ14 | 4*φ14 2*φ13 | 12.4 |
| T51 | Platt triangel ansikte | 102 | 185 | 3 | / | 9*φ13 | 9*φ13 | 7.5 |
| T51 | Platt triangel ansikte | 115 | 185 | 3 | / | 9*φ14 | 9*φ14 | 10 |
| T51 | Platt triangel ansikte | 127 | 185 | 3 | / | 9*φ14 | 9*φ14 | 12.8 |
| T45 | Mitten Släpp Ansikte | 72 | 160 | 4 | / | 8*φ11 | 5*φ10 | 3.15 |
| T45 | Mitten Släpp Ansikte | 76 | 160 | 4 | / | 8*φ12 | 4*φ11 1*φ10 | 3.55 |
| T45 | Mitten Släpp Ansikte | 89 | 170 | 4 | / | 8*φ12 | 4*φ12 2*φ10 | 5 |
| T45 | Mitten Släpp Ansikte | 102 | 180 | 4 | / | 8*φ13 | 6*φ12 | 7.3 |
| T45 | Triangel ansikte | 89 | 170 | 4 | / | 8*φ13 | 8*φ13 | 5 |
| T45 | Platt triangel ansikte | 102 | 175 | 3 | / | 9*φ13 | 9*φ13 | 7.25 |
| T45 | Platt triangel ansikte | 115 | 175 | 3 | / | 9*φ14 | 9*φ14 | 9.5 |
| T38 | Mitten Släpp Ansikte | 64 | 160 | 2 | / | 8*φ9 | 5*φ9 | 2.45 |
| T38 | Platt ansikte | 70 | 160 | 3 | / | 6*φ11 | 4*φ9 | 2.85 |
| T38 | Mitten Släpp Ansikte | 76 | 160 | 4 | / | 8*φ11 | 5*φ11 | 3.7 |
| T38 | Mitten Släpp Ansikte | 89 | 170 | 4 | / | 8*φ12 | 4*φ12 2*φ10 | 5.3 |
| St68 | Mitten Släpp Ansikte | 102 | 185 | 4 | / | 8*φ14 | 4*φ13 2*φ12 | 6.1 |
| St68 | Mitten Släpp Ansikte | 115 | 185 | 4 | / | 8*φ14 | 4*φ14 2*φ13 | 8.4 |
| St68 | Mitten Släpp Ansikte | 127 | 190 | 4 | / | 8*φ14 | 4*φ14 2*φ13 | 11.4 |
| St68 | Mitten Släpp Ansikte | 140 | 190 | 4 | / | 8*φ16 | 4*φ14 2*φ13 | 14.3 |
| St58 | Platt ansikte | 102 | 180 | 3 | / | 9*φ13 | 6*φ12 | 6.5 |
| St58 | Platt ansikte | 115 | 185 | 2 | 2 | 8*φ14 | 6*φ13 | 9.5 |
| St58 | Center Drop Face | 127 | 185 | 4 | / | 8*φ14 | 4*φ14 2*φ13 | 11.7 |
| R38 | Platt ansikte | 64 | 140 | 3 | / | 6*φ11 | 3*φ9 | 2.05 |
| R38 | Mitten Släpp Ansikte | 76 | 160 | 4 | / | 8*φ11 | 5*φ11 | 3.65 |
| R38 | Center Drop Face | 89 | 170 | 4 | / | 8*φ12 | 4*φ12 2*φ10 | 5.3 |
| R32 | Platt ansikte | 51 | 130 | 3 | / | 6*φ10 | 3*φ9 | 1.25 |
| R32 | Platt ansikte | 57 | 130 | 3 | / | 6*φ10 | 3*φ9 | 1.65 |
| Gt60 | Platt triangel ansikte | 102 | 212 | 3 | / | 9*φ13 | 9*φ11 | 10 |
| Gt60 | Platt triangel ansikte | 115 | 212 | 3 | / | 9*φ14 | 10*φ12 | 8 |
| Gt60 | Platt triangel ansikte | 127 | 212 | 3 | / | 9*φ16 | 10*φ14 | 13.9 |
| Gt60 | Platt triangel ansikte | 140 | 225 | 3 | / | 9*φ16 | 10*φ14 | 17.4 |
Val av karbidknappform
knappform
(Tandform kan anpassas)
| Modell | sfärisk knapp | parabolisk halvballistisk knapp | ballistknapp |
| produkt |
 |
 |
 |
| ansökan | Lämplig för mycket frätande och extremt hårda stenar | Lämplig för måttligt frätande och relativt hårda stenar | Lämplig för stenar med måttlig korrosivitet och hårdhet och kan också användas som kanttänder när klipporna är relativt mjuka |
